Принцип работы схемы отделения тонких фракций
Информация
Cхема состоит из трех независимых систем объединенных в единую технологическую линию.
Система загрузки и дозирования (на схеме А):
- Загрузочный бункер
- Шнековый дозатор
Система классификации (на схеме B):
- Классификатор
- Вентилятор-разделитель
- Циклоны-отделители
Система пылеотделения (на схеме C):
- Набор фильтров с виброочисткой
- Вентилятор
Принцип работы
Материал на классификацию подается шнековым дозатором из загрузочного бункера в классификатор. В классификаторе в вихревом потоке происходит первая ступень классификации - отделяется заданная тонкая фракция и уносится потоком воздуха в вентилятор-разделитель. Оставшаяся крупная фракция проходом уходит вниз из классификатора. Разделение тонкой фракции по размерам осуществляется на выходе из вентилятора-разделителя(количество определяется заказчиком). Запыленный воздух из последнего циклона подается в систему пылеотделения где тонкая - пылевая фракция (0-5 мкм) осаживается и собирается в специальные емкости.

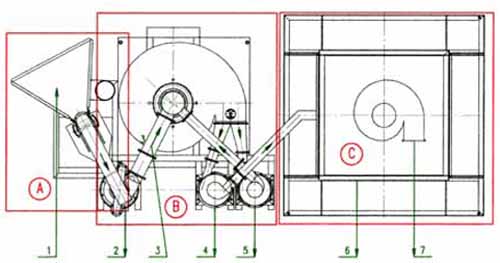

Принципиальная схема
| 1. Исходный порошок 0-100 мкм | 5. Разделенная фракция 10-50 мкм |
| 2. Сход крупной фракции 50-100 мкм | 6. Отделенная пыль 0-5 мкм |
| 3. Тонкая фракция 0-50 мкм | 7. Очищенный воздух |
| 4. Разделенная фракция 5-30 мкм |
